Quy trình tính toán chế tạo sản xuất băng tải con lăn

Con lăn băng tải là thiết bị quan trọng của hệ thống băng tải con lăn, mục đích để nâng đỡ dây băng tải hoặc trực tiếp vận chuyển các sản phẩm có mặt đáy phẳng đứng từ vị trí này đến vị trí khác trong quá trình sản xuất. Do mức độ quan trọng của con lăn băng tải nên quy trình chế tạo của con lăn băng tải luôn được quan tâm và kiểm tra chặt chẽ.

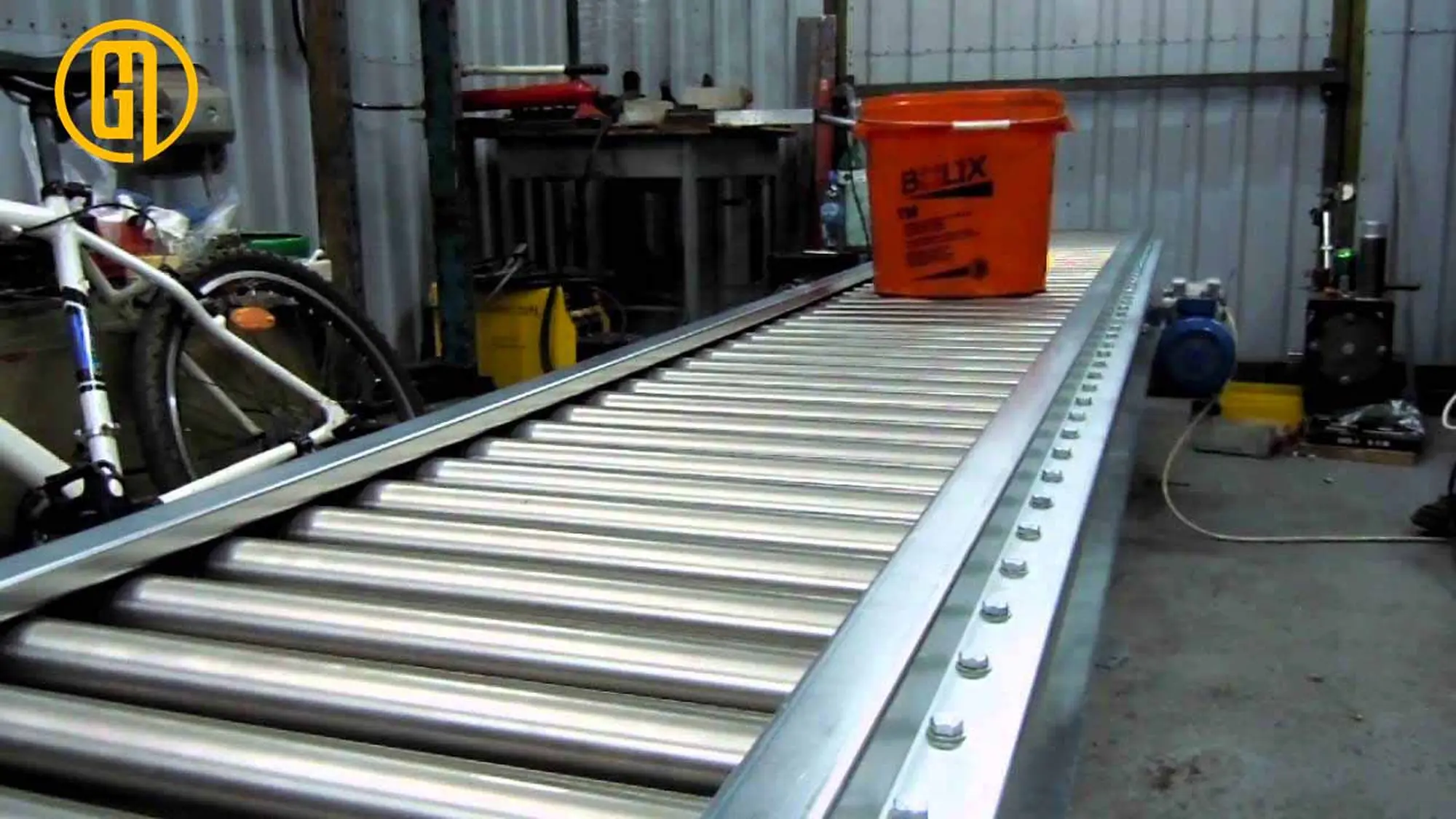

Quy trình chế tạo băng tải con lăn:

Khi chế tạo băng tải con lăn cần tuân theo quy trình sau:

•  Chế tạo vỏ con lăn:

            + Các mặt trong và ngoài của vỏ con lăn phải luôn đảm bảo về độ đồng tâm, hình dáng cũng như độ dày của vỏ, yêu cầu không được có sự chênh lệch quá lớn.
          + Ống thép phải được mài nhẵn phía trong, và không được để lại ba via, nếu không nó sẽ là đối trọng và gây ra lực ly tâm, làm cho con lăn bị rung động mạnh, trong quá trình sản xuất dễ gây hư hỏng.
             + Khi gia công mặt trong của con lăn(nơi tiếp xúc với vòng ngoài ổ bi) khi lắp vào trục yêu cầu phải gia công thật nhẵn và chính xác để con lăn băng tải vận hành ổn định và có tuổi thọ lâu dài, không ảnh hưởng đến kết cấu của toàn bộ hệ thống băng tải.

• Mối ghép gối đỡ vòng bi là mối hàn đồng bộ hai đầu tạo thành một khối thống nhất, đảm bảo cho con lăn đứng vững khi truyền tải nặng hoặc chạy tốc độ cao.
• Bề mặt con lăn phải luôn đảm bảo độ bóng nhất định.
  Trục con lăn có các bề mặt cơ bản là các mặt trụ tròn xoay, mặt ngoài của trục con lăn dùng để lắp ghép với ổ bi và vỏ con lăn.
• Trục của con lăn là bộ phận rất quan trọng để con lăn có thể vận hành một cách linh hoạt vào không xảy ra các sự cố. Trong quá trình làm việc trục con lăn được lắp trên hai ổ đỡ do đó cần đảm bảo về độ đồng tâm giữa đường tâm trục với các cổ trục. Bề mặt trục con lăn yêu cầu gia công phải đạt độ chính xác, độ bóng bề mặt nên trước khi sử dụng cần gia công mài cho chi tiết
• Muốn con lăn băng tải vận hành ổn định và lâu dài thì nên gia công thật nhẵn và chính xác mặt trong của con lăn (nơi tiếp xúc với vòng ngoài của ổ bi) khi lắp vào trục. Làm vậy để con lăn có thể hoạt động êm ái, không gây ảnh hưởng đến kết cấu của toàn bộ băng tải.

Thiết kế băng tải con lăn:

Thiết kế băng tải con lăn là một quá trình tính toán phức tạp của các kỹ sư để đảm bảo hoạt động của dàn băng tải con lăn, cả về mức chịu tải, tuổi thọ lẫn điều kiện môi trường. Dưới đây là một số công thức tính toán thiết kế băng tải con lăn cơ bản.

Vì vậy khi thiết kế hệ thống băng tải con lăn cần lưu ý:

1/ Các thông số cần lưu ý khi thiết kế băng tải con lăn

• Hình dạng hàng hóa vận chuyển
• Khối lượng của hàng hóa cần vận chuyển:
• Năng suất hoạt động của băng tải:
• Quãng đường vận chuyển
• Kích thước của hàng hóa

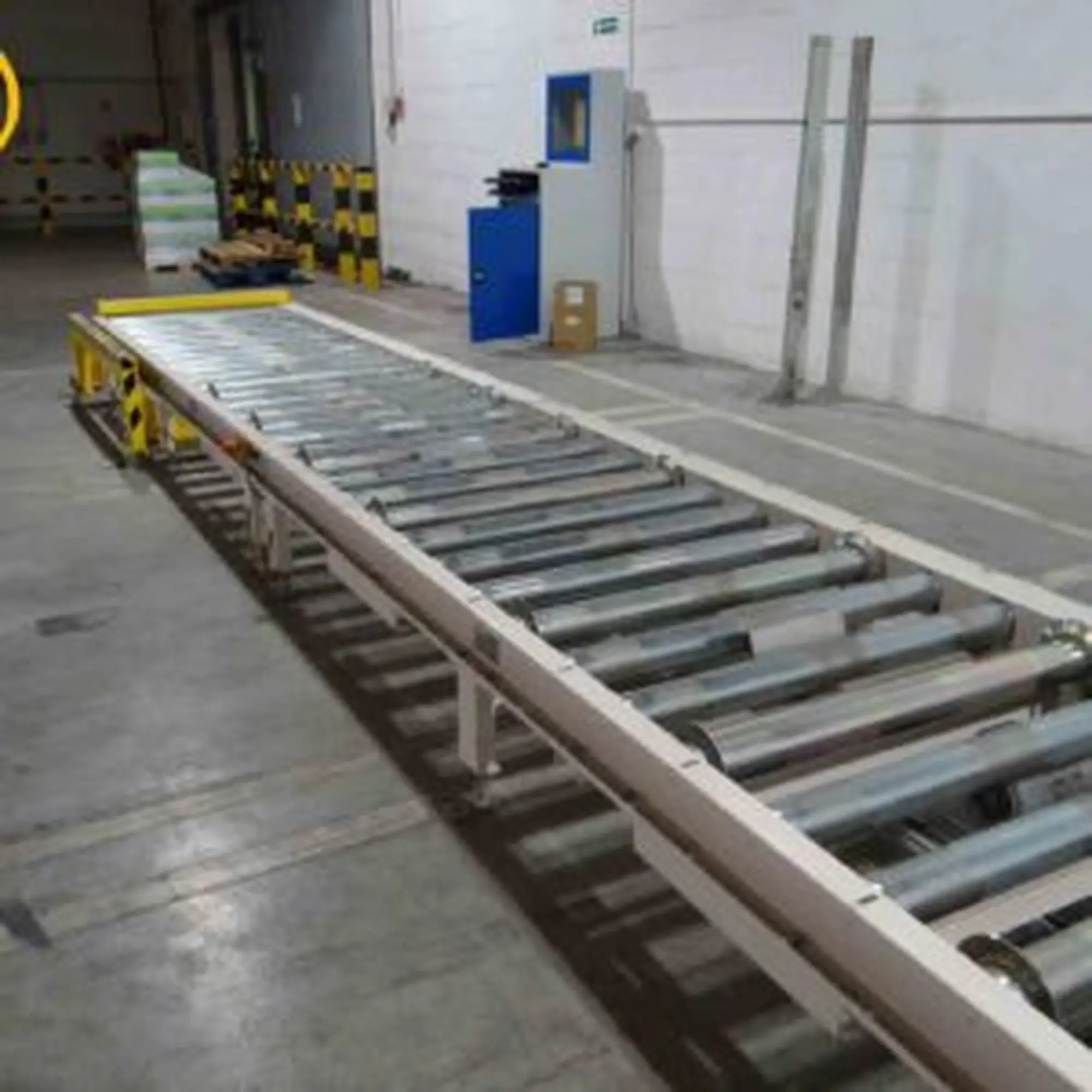

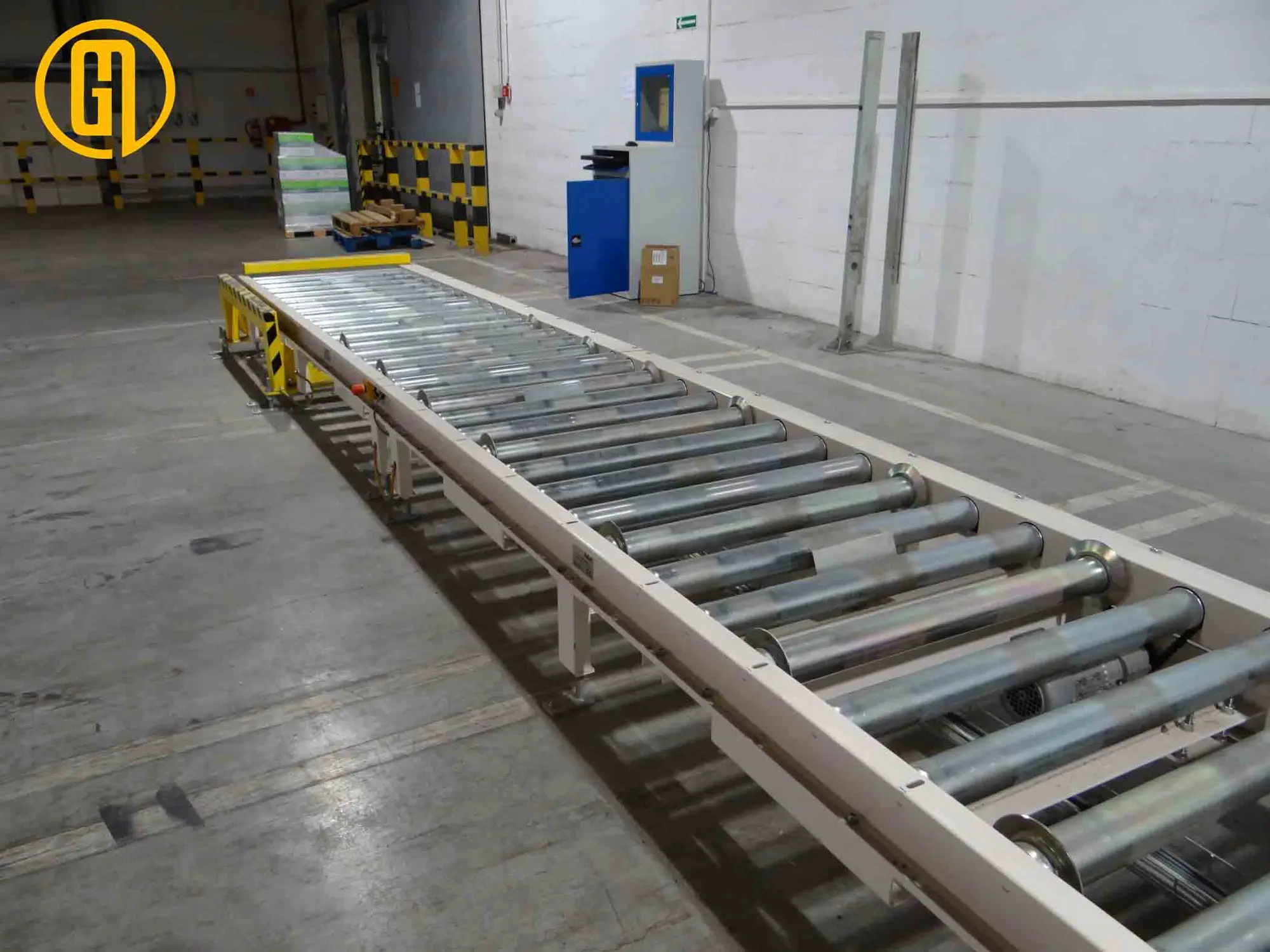

2/ Tính toán băng tải con lăn:

Tính kích thước của con lăn:

Chiều dài của con lăn

Đường kính con lăn

Trọng lượng một con lăn:

Đường kính của trục con lăn

Tính thông số năng suất hoạt động của băng tải con lăn

Năng suất của toàn bộ băng tải con lăn được tính theo công thức:

Q = z.G

Với: z : năng suất tính theo chiếc.

G: khối lượng 1 chiếc hàng.

Khoảng cách vận chuyển vật liệu trên băng tải:

Khoảng cách giữa các vật liệu được tính theo công thức

th = (3,6.v.G) / Q

Trong đó v là vận tốc chuyển động của vật liệu

Tính bước con lăn:

Ta có công thức tính bước con lăn

tc = lh / Z’

Trong đó: lh: chiều dài của vật liệu truyền tải

Z’: số con lăn đỡ một vật liệu.

Tính số con lăn trên băng tải con lăn

Ta có công thức tính số con lăn như sau:

n = L / tc

Trong đó: L: chiều dài băng tải con lăn.

Tính số hàng hóa, vật liệu đồng thời được vận chuyển trên băng tải:

Ta có công thức:

z0 = z.L / 3600.v

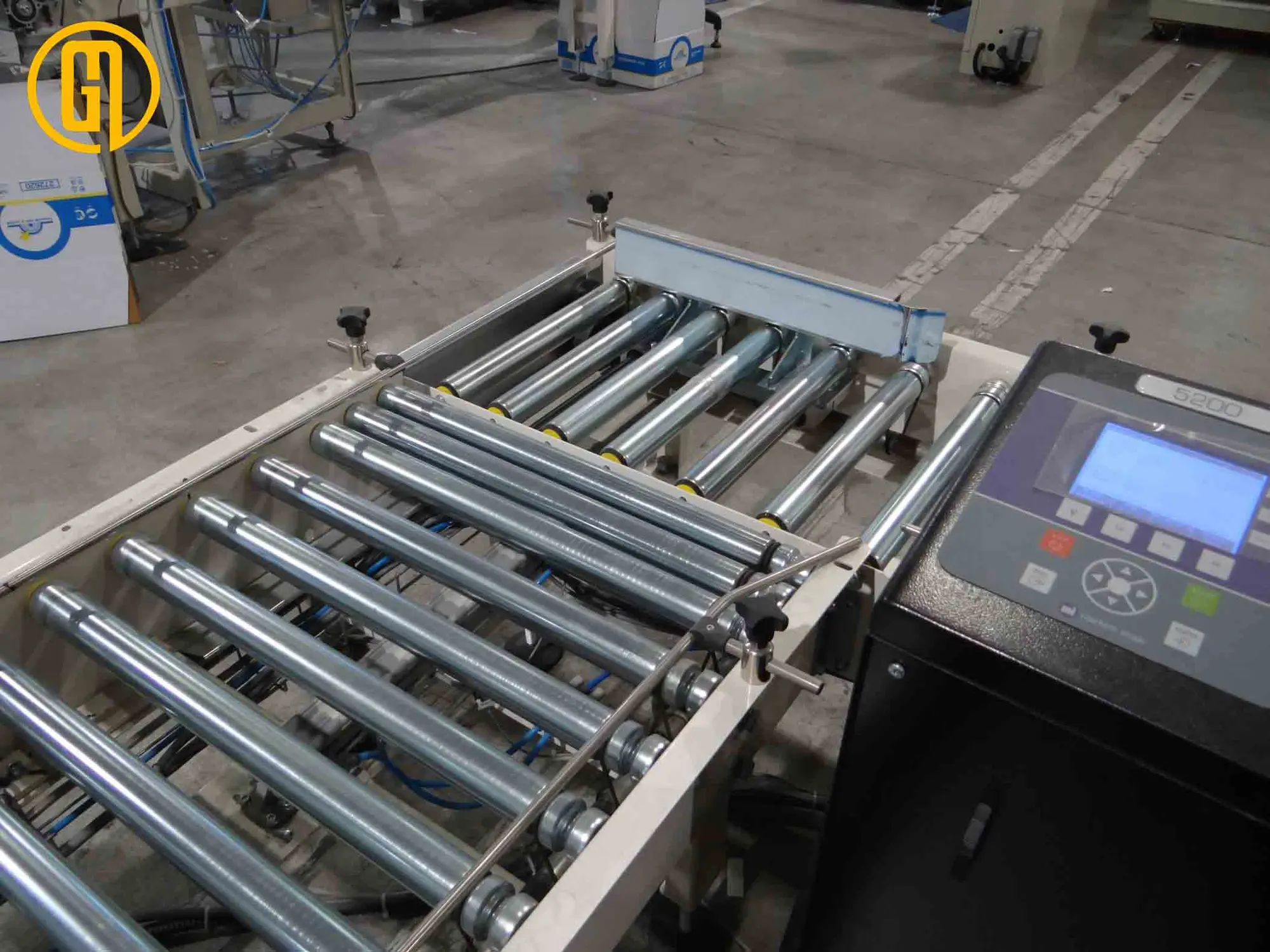

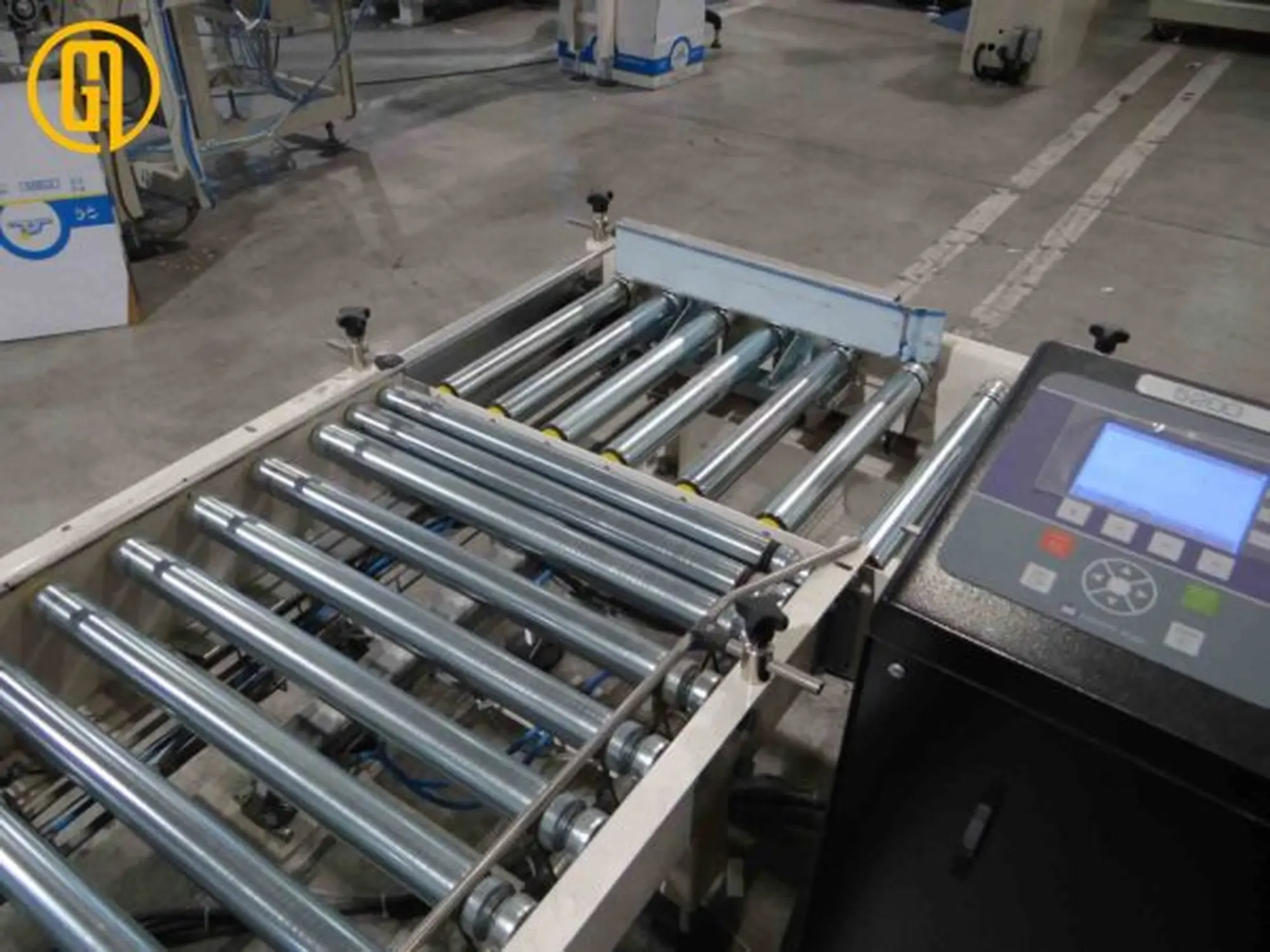

Sản xuất băng tải con lăn:

• Đi qua nhiều công trình tại thị trường người Việt chúng tôi đã sản xuất băng tải con lăn ở nhiều quy mô khác nhau ở từng doanh nghiệp
• Chúng tôi sản xuất băng tải con lăn theo yêu cầu và mục đích sử dụng của khách hàng nhờ đó mà khách hàng có thể tiết kiệm tốt đa chi phí vận chuyển vật liệu trong nhà máy sản xuất và tiết kiệm nhiều tiền của thuê nhân công mà chất lượng thành phẩm đạt tốt

Liên hệ chúng tôi ngay hôm nay để được tư vấn thiết kế sản xuất tính toán băng tải con lăn theo yêu cầu:
